★「須坂基線」・一等三角点

　三角点というと高い山にあるものと想像しますが、実は平地にもあったのです。
　須坂市と高山村は、松川の扇状地にあり、平坦で見通しの良い所です。明治政府は三角測量の基準となる「基線」をここに設けました。
　「須坂基線」は、北信越５県に岐阜・群馬を加えた７県にまたがる「美信三角測量網」の基準となる直線です。明治時代に、全国に14ヵ所設けられた「基線」の一つで、両端の一等三角点を見ることができます。
　地形図（国土の基本図）の作成は、正確な長さの測定から始められます。「須坂基線」は、3291.9120mと計測されています。
　この直線の長さと両端の角度の観測をもとにして三角形を作り、それを順次拡大して三角形を作っていきます。こうして測量された約40km間隔の三角点を「一等三角点」と呼んでいます
　一等三角測量によって作成された日本全国の地形図を基にして、さらに詳細な地形図を作成するために選定された約8km間隔の三角点が「二等三角点」です。
　このようにして、さらに約4km間隔の「三等三角点」を、約2km間隔の「四等三角点」をと選定して、詳細な地形図を作成したのです。
　なお、三角点の標石の南面には「三角点」の文字が刻まれていて、文字を読む方向が真北になります。 　

　

　

　　

　　　　　

「須坂基線」西端点／一等三角点

　

　　　　　

「須坂基線西端点」の説明板

　

　　

　　　　　

「須坂基線」東端点／一等三角点

　

　　　　　

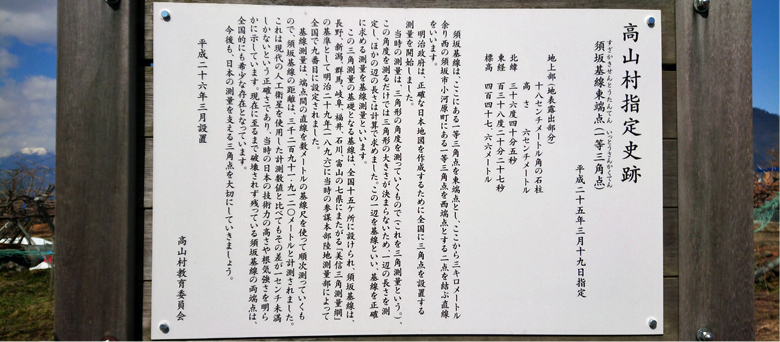

「須坂基線東端点」の説明板

　

　　

　　　　　

「須坂基線」のある須坂市と高山村（北に雁田山、手前に井上山）／「三角測量網」

　「三角測量網」の作り方
　三角形の一辺の長さとその両端の角度を測れば、三角形が確定し、二辺の長さが分かります。
　一辺（基線）を測量して確定し、他の距離を計算して求める方法が三角測量です。
　「須坂基線」を一辺として、北の雁田山の一等三角点を結ぶ三角形の距離を計算します。同じように南の井上山との三角形の距離を計算します。
　すると、雁田山と井上山の一等三角点を結ぶ直線の距離が計算できます。これが「第一増大基線（増大辺）」です。
　次に「増大辺」を一辺とする、東の猫岳（小根子岳）を結ぶ三角形の距離を計算し、西の髻山との三角形の距離を計算します。これで、猫岳と髻山の一等三角点を結ぶ直線の第二増大辺が決まります。
　さらに、第二増大辺を一辺とする、北の岩菅山と南の聖山との二つの三角形の距離を計算します。するとまた、二つの一等三角点を結ぶ第三増大辺ができます。
　同じように、第三増大辺を一辺とする、東の八風山、西の妙高山と・・・。後は、これを繰り返せば、一等三角点を結ぶ三角測量網が出来上がります。

　

　　　　　

画像をクリックすると三角点のある山をご覧になれます。

　

　　

雁田山／井上山

　

　　

髻山／根子岳（猫岳）

　

　　

岩菅山／聖山
